Elementy złączne to podstawowe komponenty używane do łączenia różnych części konstrukcyjnych w całość. Obejmują one śruby, nakrętki mosiężne, wkręty, nity, podkładki, sprężyny talerzowe i wiele innych produktów. Te małe, ale niezwykle ważne elementy zapewniają trwałe i bezpieczne połączenia w niemal każdej branży przemysłowej i budowlanej.
Wybór odpowiedniego elementu złącznego ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności Twojego projektu. Każdy typ ma swoje unikalne właściwości i zastosowania. Poznanie różnych rodzajów pomoże Ci podjąć właściwą decyzję przy realizacji Twoich zadań.
W tym artykule poznasz najważniejsze informacje o elementach złącznych. Dowiesz się, jakie są ich rodzaje, do czego służą i gdzie możesz je zastosować. Ta wiedza pozwoli Ci lepiej zrozumieć, dlaczego te proste komponenty są tak istotne w codziennej pracy.
Rodzaje elementów złącznych
Elementy złączne dzielą się na kilka podstawowych kategorii, z których każda pełni określoną funkcję w konstrukcjach mechanicznych. Śruby tworzą gwintowe połączenia z nakrętkami, podkładki rozpraszają naciski montażowe, a wkręty samodzielnie wkręcają się w materiał.
Śruby
Śruby to gwintowane elementy złączne z łbem na jednym końcu i gwintem na trzonie. Łączysz nimi materiały poprzez przejście przez otwory i dokręcenie nakrętki od drugiej strony.
Śruby różnią się typem łba – znajdziesz modele z łbem sześciokątnym, walcowym, stożkowym czy kulistym. Każdy kształt wymaga innego narzędzia i oferuje inne właściwości montażowe. Śruby z łbem sześciokątnym dokręcasz kluczem nasadowym, podczas gdy śruby z łbem walcowym wymagają klucza imbusowego.
Podstawowe parametry śrub:
- Średnica gwintu (M3, M6, M10 itd.)
- Długość trzonu
- Skok gwintu (metryczny lub calowy)
- Klasa wytrzymałości (4.8, 8.8, 10.9, 12.9)
Materiał wykonania wpływa na zastosowanie – stal węglowa sprawdza się w standardowych warunkach, stal nierdzewna w środowiskach wilgotnych, a mosiądz w instalacjach elektrycznych.
Nakrętki
Nakrętki to elementy z wewnętrznym gwintem, które przykręcasz na gwintowany trzpień śruby. Dociskają one łączone elementy i zabezpieczają połączenie przed rozluźnieniem.
Nakrętki sześciokątne to najpopularniejszy typ – dokręcasz je kluczem płaskim lub nasadowym. Nakrętki samozabezpieczające zawierają wkładkę z tworzywa, która zwiększa opór przy dokręcaniu i zapobiega samoczynnemu odkręceniu.
Nakrętki mosiężne stosuje się w aplikacjach wymagających odporności na korozję i przewodności elektrycznej. Ich zastosowanie obejmuje instalacje sanitarne, elektryczne oraz miejsca narażone na działanie wilgoci.
Typy nakrętek według funkcji:
- Standardowe – podstawowe połączenia rozłączne
- Samozabezpieczające – połączenia narażone na wibracje
- Koronowe – z otworami pod zawleczkę zabezpieczającą
- Skrzydełkowe – montaż ręczny bez narzędzi
Dobierasz nakrętkę według średnicy gwintu śruby i wymaganej siły docisku.
Podkładki
Podkładki to płaskie lub profilowane krążki umieszczane między łbem śruby a materiałem lub między nakrętką a powierzchnią. Zwiększają powierzchnię docisku i chronią materiał przed uszkodzeniem podczas dokręcania.
Podkładki płaskie rozpraszają naciski na większą powierzchnię, co zapobiega wgnieceniu materiału. Stosujesz je szczególnie przy łączeniu materiałów miękkich jak drewno, tworzywa sztuczne czy cienkie blachy.
Sprężyny talerzowe to specjalne podkładki o stożkowym kształcie. Zapewniają one stałe napięcie wstępne i kompensują skurcz materiału lub rozluźnienie połączenia. Używasz ich w maszynach narażonych na wibracje i zmienne obciążenia.
Podkładki zabezpieczające z noskiem lub ząbkami blokują nakrętki i śruby przed obrotem. Nosek wpasowuje się w rowek elementu lub otwór w konstrukcji, uniemożliwiając przypadkowe poluzowanie.
Materiały podkładek:
- Stal ocynkowana – zastosowania uniwersalne
- Stal nierdzewna – środowiska korozyjne
- Mosiądz – instalacje elektryczne
- Tworzywa sztuczne – izolacja elektryczna
Wkręty
Wkręty to samogwintujące elementy złączne z ostrym końcem, które tworzą własny gwint w materiale podczas wkręcania. Nie wymagają nakrętki ani wstępnego nacinania gwintu w większości zastosowań.
Rozróżniasz wkręty według typu łba – krzyżowe (Phillips, Pozidriv), płaskie, gwiazdkowe (Torx) lub sześciokątne. Typ wpustu określa jakim śrubokrętem lub końcówką będziesz pracować.
Wkręty do drewna mają szeroki skok gwintu i stożkowy kształt pod łbem. Łączysz nimi elementy drewniane bez potrzeby wiercenia otworów w materiale mocowanym. Wkręty do metalu posiadają drobniejszy gwint i często wymagają wstępnego przewiercenia otworu.
Zastosowania według typu:
| Typ wkrętu | Materiał | Charakterystyka |
|---|---|---|
| Do drewna | Drewno, płyty | Szeroki gwint, ostry koniec |
| Do metalu | Blacha, profil | Drobny gwint, wymaga otworu |
| Samowierc |

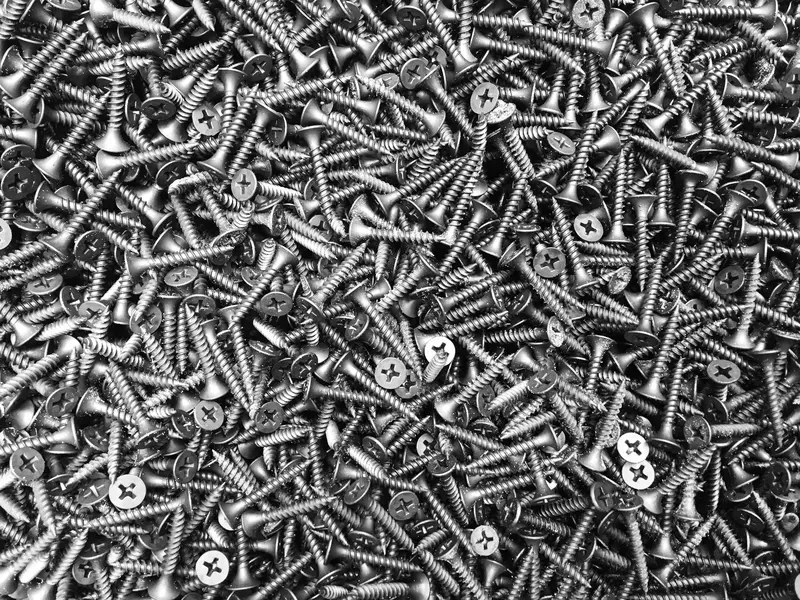

Zastosowanie elementów złącznych
Elementy złączne znajdują zastosowanie w każdej branży, od budowy domów po produkcję smartfonów. Śruby, nakrętki i inne komponenty zapewniają trwałe połączenia materiałów takich jak metal, drewno czy tworzywa sztuczne.
Przemysł budowlany
W budownictwie elementy złączne stanowią podstawę każdej konstrukcji. Śruby łączą belki stalowe, ramy okienne i elementy elewacji. Nakrętki mosiężne wykorzystujesz w instalacjach wodnych i gazowych ze względu na ich odporność na korozję.
Połączenia śrubowe montowane na placach budowy muszą wytrzymać duże obciążenia. W konstrukcjach stalowych stosuje się śruby o dużych średnicach, które zapewniają stabilność całej budowli. Elementy te łączą słupy, belki i płyty stropowe w trwałe struktury.
Sprężyny talerzowe znajdziesz w systemach kotwiących i połączeniach wymagających absorpcji drgań. W budynkach narażonych na wstrząsy sejsmiczne takie rozwiązania zwiększają bezpieczeństwo konstrukcji. Prawidłowy dobór elementów złącznych wpływa na trwałość budynku przez dziesiątki lat.
Motoryzacja
Samochód zawiera tysiące elementów złącznych łączących wszystkie podzespoły. Śruby mocują silnik do ramy, elementy zawieszenia i części karoserii. Każdy element musi spełniać rygorystyczne normy bezpieczeństwa i wytrzymałościowe.
W silnikach samochodowych stosuje się śruby odporne na wysokie temperatury i wibracje. Nakrętki zabezpieczają połączenia kół z piastami, co ma bezpośredni wpływ na Twoje bezpieczeństwo podczas jazdy. Elementy złączne w układzie hamulcowym wymagają szczególnej precyzji wykonania.
Sprężyny talerzowe regulują napięcie w sprzęgłach i skrzyniach biegów. Tworzywa i stopy metali używane w motoryzacji muszą wytrzymać ekstremalne warunki pracy. Producenci dobierają każdy element pod kątem specyficznych wymagań danego podzespołu pojazdu.
Elektronika
W urządzeniach elektronicznych wykorzystujesz miniaturowe elementy złączne do montażu obudów i płytek drukowanych. Drobne śrubki łączą komponenty smartfonów, laptopów i tabletów. Precyzja wykonania jest tutaj kluczowa ze względu na małe rozmiary elementów.
Nakrętki i zaciski w elektronice zapewniają nie tylko stabilność mechaniczną, ale też dobrą przewodność elektryczną. Moduły i płytki wymagają trwałych połączeń, które jednocześnie umożliwiają serwisowanie urządzeń. Materiały stosowane w tej branży często muszą być niemagnetyczne i odporne na prąd elektryczny.
Montaż serwerów i sprzętu komputerowego wymaga elementów złącznych o precyzyjnych wymiarach. Twoje urządzenia codziennego użytku zawierają setki takich komponentów, które pozostają niewidoczne dla użytkownika końcowego.
